主な標準機能

GIブレーカ、GIドリリング、GIミーリング、GIチューン、加工モード切替、イナーシャ適応制御
6つの機能をご紹介します。

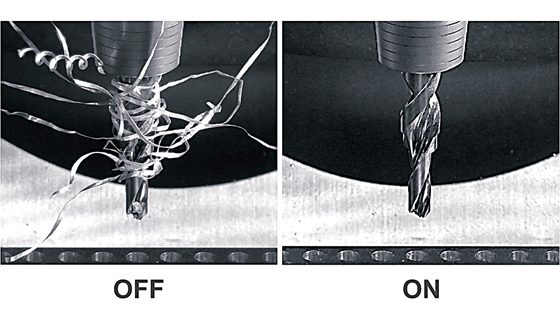

GIブレーカ

• 穴加工時に発生する長い切りくずを分断し、工具への巻き付きやワークへの擦過痕を抑制
  詳細はこちら







GIドリリング

• 次の穴加工位置へ円弧状の経路で移動する専用の固定サイクル
• 位置決め動作を最適化することで、加工時間を短縮







GIミーリング

• 工具経路におけるコーナー部のトレランス量を定義可能
• 送り速度の減速幅を縮小し、コーナー部の動作をスムーズにすることで加工時間を短縮







GIチューン（旧：高精度加工準備運転）

• 経年変化により、加工面にキズが増えて加工品質が低下するが、簡単な操作で精度調整が可能
• 高精度加工の前や定期的に実施することで、導入時と同様の精度を長期間維持できる







加工モード切替

• 加工モードのMコード指令を1つに集約し、管理や変更を簡素化
• 高精度から高速まで10段階に拡張し、加工内容に応じて最適なモードを選択可能
• 直感的なユーザインタフェースで、従来の加工モードとの関係性を簡単に確認できる







イナーシャ適応制御

• テーブルに掛かる慣性を自動計測し、ワークの重量やバランスに応じた最適な加減速で回転
• 過度な応答や急激な加減速を抑制し、機械の動作を安定させて振動を低減し、加工精度を向上
• イナーシャ測定の動作範囲を縮小し、測定時間は従来の半分ほどに短縮







​スーパーGI.6制御（特別付属品）

3次元加工での微小ブロックの処理能力が向上し、高い切削送り速度でも高品位な加工面と形状を実現する
2つのスムージング機能をご紹介します。





GIスムージング

• コーナー部分の食い込みを抑え、滑らかできれいな加工面を実現し、後工程の手間を削減
• 送り軸の不要な加減速をなくし、スムーズな動作で加工時間を短縮
• スムージングトレランスは、10段階の加工モードに応じた自動調整に加えて、手動による微調整も可能



​





同時5軸GIスムージング

• ワークと干渉しない範囲で工具の姿勢が制御され、同時5軸加工でもスムーズで安定した動作を実現
• 工具の動きの安定化により、高品位な仕上がりと効率的な加工を両立
• 工具先端点制御（G43.5）を使用した仕上げ工程において、より高精度な加工が可能







＊対象機種は、お問い合わせください。
