DA300

5軸制御立形マシニングセンタ

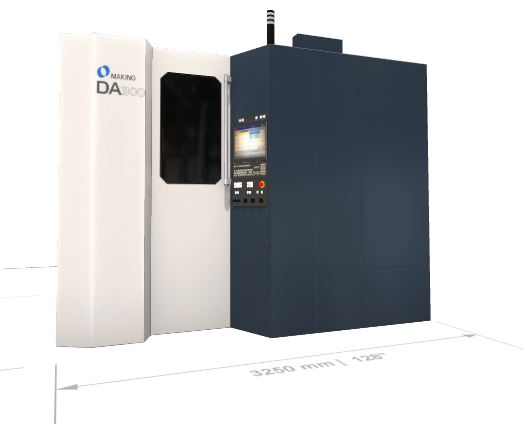

3D model of DA300
Tip: Use the scroll wheel to zoom in and out
Some machines may be shown with optional equipment

DA300

5軸制御立形マシニングセンタ

DA300特設サイトもご覧ください



横形マシニングセンタの設計特性を取り入れた部品加工向け5軸制御立形マシニングセンタです。

産業用油空圧機器、光学、電子および半導体部品、医療および歯科用製品、自動車部品、航空宇宙部品などでは、複雑・一体化する部品が増え、ワンチャッキングの多面加工が求められています。

特長・仕様

「信頼性」を追求

Φ300 mm テーブルにΦ450 × H400 mm、 250 kgのワークを積載可能です。
「壊れない」「止まらない」をコンセプトに開発されたDA300は、小物部品加工の生産性を向上させます。




高精度

  • 高剛性かつ低重心な構造によりオーバハングを最小にしています。
  • 可動部は軽量化を図りつつ剛性も持っています。
  • 高剛性A / C軸は高速回転時も振動を極限まで抑えます
  • 十分な熱対策により環境温度変化の影響を極めて少なくしています。

安定した軸動作と高い空間精度






Ra22nmアルミ鏡面加工:単結晶ダイヤ工具による多面割出し加工



高速

切削時間の短縮
  • GIドリリング:次の穴加工位置へ円弧状経路で移動することで位置決め時間を短縮できます。
  • GIミ―リング:コーナ加工時の減速を抑えスムーズに加工できます。
  • 6000回転のリジッドタップなど穴あけやタッピングを高能率に加工できます。



非切削時間の短縮
  • 主軸の立ち上がり:1.5秒で20,000回転

  • 高速工具交換:ツール・ツー・ツール 1.5秒(シャッタ開閉含まず)
  重量工具や長い工具は安全な速度で交換します。
  • 軽いワークは高い加減速で回転し、重いワークは安全に回転します(イナーシャ適応制御)。
  • GIブレーカ:穴加工時に出る長い切りくずを分断し、トラブルなく連続穴加工ができます。




安心

  • 工具破損を瞬時に検出するVision B.T.S.は、工具交換ミスの防止をサポートする工具画像照合機能(特許出願中)も追加されました。
  • コリジョンセーフガードによりワーク、治具、工具などの干渉を予防します。
  • iセットアップ(オプション)はワークの通り出し、芯出し、基準点算出などの作業を容易化します。
  • テーブル直下に設けたセンタトラフは大量の切りくずを確実に機外へ排出します。
  • サイクロン式クーラント二次処理装置とクーラント攪拌機能により切りくずトラブルを軽減します。
  • クレーンに対応しているため、重量ワークを安全に搬出入できます。





加工事例の紹介動画





自働化パッケージ



部品加工に最適のオールインワンパッケージ
  • ダブルリングタイプの118本工具マガジン
  • 容易な加工スケジューリング
  • ワークパレットのクランピング繰り返し精度±2μm
  • 40枚WPS(ワークパレットシステム)
   8枚×5段
   収納可能ワーク:Φ360 × H300/285 mm、60 kg
   (自働化パッケージ以外に特別仕様にて7枚、19枚仕様のWPSや
    ロボット対応仕様も用意しています。)




  • パレット管理画面で簡単に管理・操作
  • WPS内の状態(レディ、加工完了、保留、加工順、払い出し順など)が視覚的わかるインターフェース
  • 急な割り込みへの対応も可能
  • プロフェッショナル6操作画面とWSS(段取りステーション)の両方それぞれに設置






環境対応


  • eSTABILIZER:お客様の工場環境下でも位置決め誤差を抑制し、加工品質の安定化、省エネルギー化に寄与します。
  • 機械を使用していない待機時の消費電力を抑制:待機時エア供給低減モード、主軸潤滑油コントローラ待機モード、軸待機モード、電力表示(オプション)

テーブル作業面の大きさ: Φ300 mm
X軸: 450 mm Y軸: 620 mm Z軸: 500 mm

A軸

150°(-120 ~ +30°)

C軸

360°(連続回転)

主軸回転速度

50 ~ 20000 min-1

主軸端(呼び番号)

HSK-A63

早送り速度

60000 mm/min(X・Y・Z 軸)
36000°/min(A 軸)
54000°/min(C 軸)

切削送り速度

1 〜 50000 mm/min(X・Y・Z 軸)
1 〜 36000°/min(A 軸)
1 〜 54000°/min(C 軸)

最大ワーク寸法

Φ450 × 400 mm(制限あり)

最大積載質量

250 kg

工具収納本数

60 本
特別仕様:118 本

工具最大長さ(HSK)

300 mm

工具最大径

Φ70 / 140 mm(制限なし / あり)

工具最大質量

8 kg

仕様により異なりますので、詳細は必ずお問い合わせください。
